Система взвешивания DAS от DAVINO

Внедрение системы взвешивания позволило превратить Davino в полноценные мобильные бетонные заводы , способные производить однородную качественную бетонную смесь за счет точной дозировки компонентов смеси. Многолетний опыт инженеров компании позволил сделать систему DAS максимально простой и понятной для оператора.

При помощи системы DAS стало легко производить дозирование всех компонентов бетонной смеси: цемент и инертные материалы по массе, а воду и жидкие химические добавки по объему при помощи датчиков расхода.

Основные функции системы DAS:

1. Поочередное точное дозирование всех компонентов бетонной смеси

2. Многорецептурная память

3. Каждый рецепт может включать в себя до 6 компонентов (цемент, три вида инертных материалов, вода, жидкая добавка)

4. Отмеривание компонентов смеси по массе (кг) и по объему (%)

5. Контроль процесса дозировки компонентов смеси в режиме реального времени

6. Частичная дозировка компонентов смеси и её возобновление

7. Распечатка результатов после каждого цикла дозировки всех компонентов смеси

Схема весовой системы DAS

Работа системы взвешивания Davino DAS построена по принципу измерений разницы давления жидкости в гидравлической системе при подъеме стрелы ковша.

Система измеряет разницу давления при подъеме пустого и загруженного ковша и определяет вес материала в ковше. Система DAS состоит из следующих узлов:

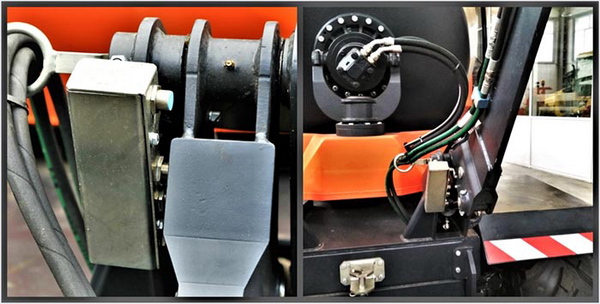

Индуктивные датчики положения ковша установлены на кронштейне крепления стрелы ковша и отслеживают её положение при помощи ответной пластины, закрепленной на стреле.

Корпус индуктивного датчика выполнен из прочной стали, все электронные компоненты датчика расположены в защитном герметичном корпусе, препятствующем попаданию в него пыли и влаги. Дополнительно, благодаря прочному и жесткому металлическому корпусу, приборная часть датчиков защищена от негативных погодных факторов и механических повреждений.

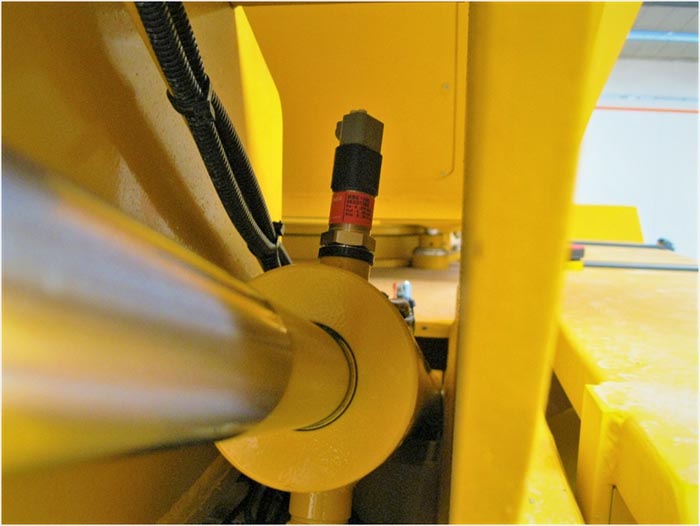

Датчик давления установлен в нагнетающей линии гидроцилиндров подъема стрелы ковша. Корпус датчика выполнен из прочной нержавеющей стали. Для предотвращения попадания пыли и влаги в приборную часть корпуса, все соединения датчика осуществлены с помощью герметичных разъемов.

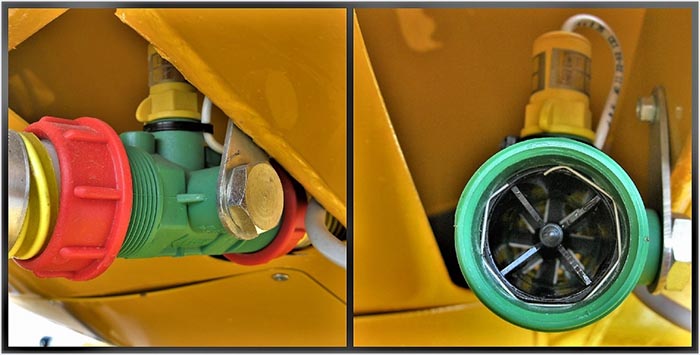

При производстве бетона одним из важных условий является соблюдение (выдерживание) водоцементного соотношения. Электронный счетчик литров объемного дозирования жидких компонентов бетонной смеси позволяет с высокой точностью дозировать воду и химические добавки. Конструктивно датчик состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе.

При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.

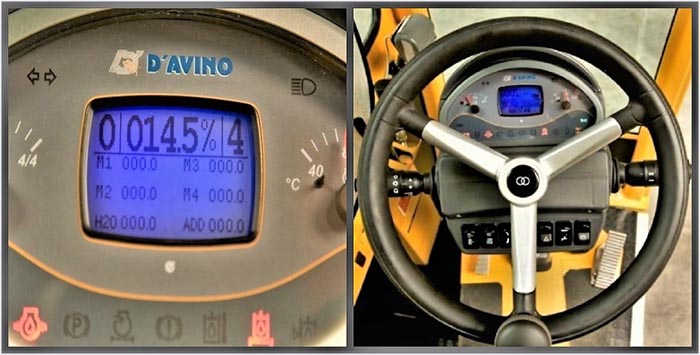

Для удобства работы оператора управление и визуализация интегрированы в панель приборов бетоносмесителей D'avino . На дисплее DAS, в зависимости от выбранного режима, отображаются различные параметры и значения весовой системы и самой машины.

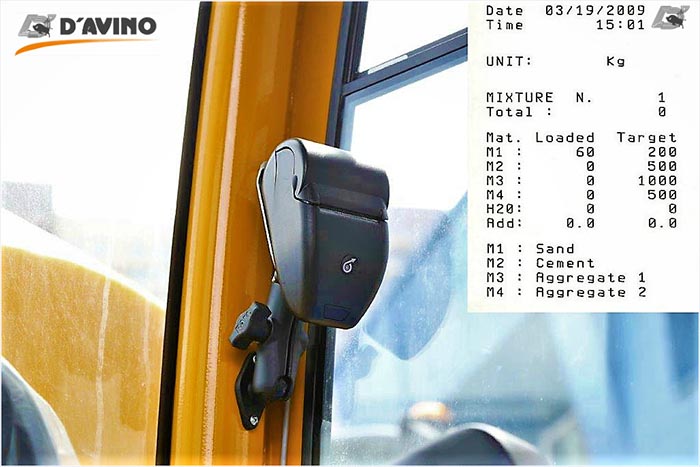

Для распечатки результатов дозирования весовая система DAS укомплектована принтером.

После дозировки всех компонентов смеси оператор может распечатать рабочую квитанцию, на которой будут отражены следующие значения: дата и время, единица измерения в кг или в %, номер рецепта, общий вес, перечень компонентов смеси (рецепта) с указанием веса каждого компонента который необходимо дозировать и реальное отмеренное значение, обозначение компонентов смеси.

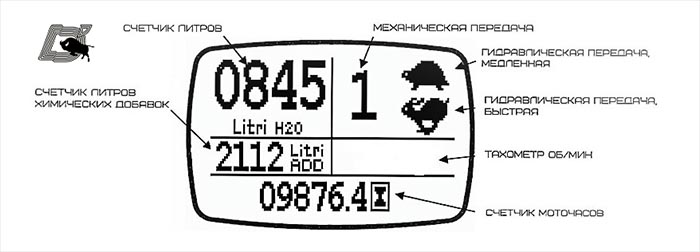

Показатели дисплея Davino в обычном режиме

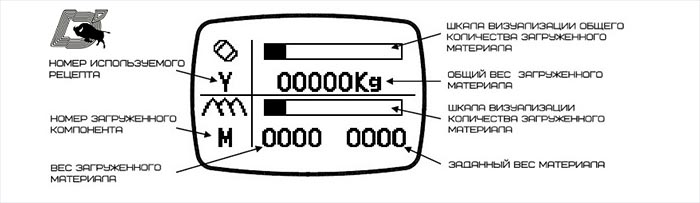

Показатели дисплея Davino в режиме взвешивания

Работа взвешивающей системы DAS протекает по следующему алгоритму.

Первоначально в меню весовой системы оператор выбирает необходимый рецепт. Обычно компоненты загружаются в следующем порядке: сначала подается крупный заполнитель, затем мелкий, потом цемент и вода. Оператор D'avino подъезжает к куче с компонентом, который будет загружаться первым и наполняет им ковш. В процессе прохождения стрелы с наполненным ковшом мимо датчиков положения, в кабине оператора раздается звуковой сигнал, оповещающий, что в настоящее время происходит измерения датчиком давления, установленным в гидросистеме подъема стрелы. Полученный результат от датчика давления мгновенно обрабатывается контроллером и на дисплей выводится вес материала, находящегося в ковше. После определения веса измеренное значение сохраняется в памяти системы, и оператор загружает материал в смесительный барабан. При каждом последующем цикле взвешивания и загрузки новые значения веса прибавляются к предыдущему. Количество циклов загрузки продолжается до достижения необходимого, запрограммированного веса компонента.

Таким образом, данная процедура повторяется для загрузки инертных материалов и цемента. Жидкие компоненты бетонной смеси дозируются в автоматическом режиме, нажатием соответствующих клавиш на панели управления в соответствии с заранее запрограммированными значениями для данного рецепта. При необходимости дозировку воды можно остановить и продолжить в любое время в ручном режиме.

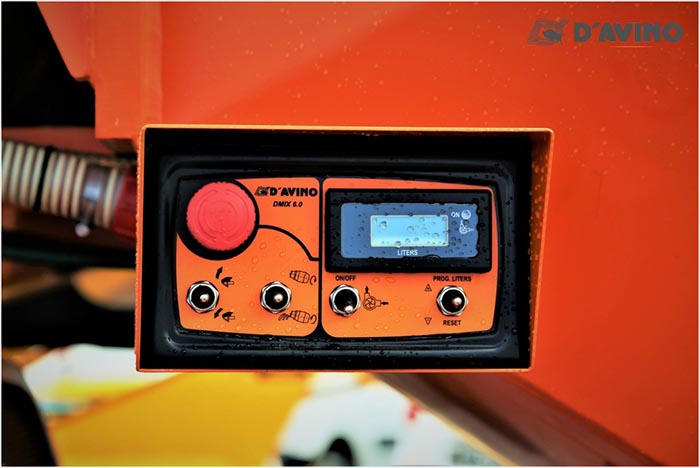

Часто оператор D'avino устанавливает машину рядом с внешним источником воды и, присоединив шланг и повернув рукоятку, направляющую поток, производит дозирование воды напрямую, минуя накопительные баки машины. В этом случае он устанавливает и контролирует количество литров, попадающих в смеситель, с помощью внешнего пульта управления Mix Control, позволяющего так же дозировать добавку, направлять вращение смесителя и двигать разгрузочный лоток.

После загрузки и дозировки всех компонентов смеси распечатывается рабочая квитанция, на которой качественно отображены результаты работы.
